Modélisme 3D : projet proxy Squats

Bon, je reprends le thème : je veux refaire des proxys en semi-true scale (parce que sinon, à 20 cm de long, c'est un peu gros), pour les gros bouzins Squats, vois pour le reste si j'me dis que c'est pas mal.

Je pars donc d'une taille standard pour un gros truc comme ces engins : je prévois du 7,5 cm de long pour le châssis, environ 5 de large et idem en hauteur, même si ce sera différent entre les divers engins.

Comme l'impression 3D c'est pas donné, je prévois "à la base" le maximum de "trous" et les épaisseurs. J'ai donc travaillé à la découpe des modèles selon le schéma Roues / Châssis de base / élévation du châssis spécifique / grappe de canons / grappe d'accessoires.

Contrairement aux réalisations vues avant, je souhaite changer du profil connu des gros engins : longues chenilles sous un châssis plat, grosse élévation centrale. Je pars sur l'idée d'une certaine proximité avec les "moissonneuses" de Dune, de gros engins faits pour rouler sur le sable / les regs / les ergs, en faisant de grosses roues très "rivetées".

Voici la grappe en cours des roues :


Ceux qui ont suivi le topic "Avis aux squats" reconnaîtront les roues en ébauche sur le 3D montré. Ça manque encore de rivets, mais je compte laisser des espaces pour les peintres afin de placer des emblèmes ou autres rabiots issus de votre boite.

Allez, je vais continuer !

B.

Bon, voici le bouzin fini et passé aux différentes étapes de shapeways (pas si simple de faire du "watertight...").



Ca fait quand même cher pour juste des roues, mais bon, quand on aime...

Pour économiser un peu, tu peux virer la barrette/barres de coulée et creuser tes roues par l'intérieure. Si tu veux en faire des moulages, tu pourra les re-remplir au mastic/GS et ajouter de quoi faire ta coulée par la suite.

Tu dois pouvoir économiser un bon quart du prix amha.

Autres choses, si tu prévois du moulage, anticipe tes lignes de moulage en déplaçant les rivets qui pourraient s'y trouver, ça simplifiera l'ébarbage des tirages.

Bonne continuation en tout cas, c'est prometteur.

Charlie Brown a écrit:

Pour économiser un peu, tu peux virer la barrette/barres de coulée et creuser tes roues par l'intérieure. Si tu veux en faire des moulages, tu pourra les re-remplir au mastic/GS et ajouter de quoi faire ta coulée par la suite.

Tu as raison, maintenant que j'ai importé plusieurs éléments chez Shapeways, je comprends mieux le principe du coût . C'est rigolo, entre les roues de base (sans rivets, sans les fioritures sur les roues) et les roues complètes, je me retrouve avec un prix inférieur . Je vais voir à retirer ce qui ne sert pas.

Concernant le "vidage" des roues, tu me conseilles quel type de vide ? Comme un cylindre intérieur ou avec quelques renforts tout de même ?

Charlie Brown a écrit:

Autres choses, si tu prévois du moulage, anticipe tes lignes de moulage en déplaçant les rivets qui pourraient s'y trouver, ça simplifiera l'ébarbage des tirages.

Alors là je découvre. Par exemple si je comprends bien, retirer les rivets "dans le milieu" pour faire des lignes claires ?

Charlie Brown a écrit:

Bonne continuation en tout cas, c'est prometteur.

Merci à toi. Bonne continuation à toi aussi .

Pour info j'utilise ... Sketchup ! Au départ j'me disais que ça marcherais pas, car Sketchup est pas trop renommé pour sa précision au millimètre, mais on arrive à le gérer correctement. Le seul souci est dans les formes "organiques" (par exemple une épaulette de SM, un visage...) qui ne se découpent pas en formes géométriques de base, mais sur des chars ça le fait parfaitement.

Citation :

Concernant le "vidage" des roues, tu me conseilles quel type de vide ? Comme un cylindre intérieur ou avec quelques renforts tout de même ?

Un vide cylindrique tout bête, pas besoin de se casser la tête.

Citation :

Alors là je découvre. Par exemple si je comprends bien, retirer les rivets "dans le milieu" pour faire des lignes claires ?

Vu la manière dont sont agencées tes roues avec le vide qu'il y a entre elles et les plaques de blindages latérales, tu n'a guère le choix sur ton plan de joint. Je suis pas docteur ès moulage mais je mettrait le plan comme ça :

Du coup, s'y retrouve en plein dedans :
- des rivets
- un élément de chenille avec son crampon en zig zag de chaque coté.

L'ébarbage, s'est franchement une étape qui me gonfle, si en plus on a une belle ligne de moulage qui passe sur ce genre de détail, en fonction de la qualité du tirage ça peut vite être l'horreur. Je ferais pivoter tes jeux de rivets autour de l'axe des roues pour l'éviter. Je ferais aussi pivoter les roues un poil pour passer entre 2 éléments de "crampons" ou mieux, sur une arrête.

Pour faciliter le moulage, il faudrait revoir quelques détails:



1°) les creux entre les supports de crampon de roues et les crampons eux même vont faire de multiples contre-dépouilles qui abimeront rapidement le moule et risquent de faire beaucoup de bulles dans le moule au moment de la coulée du silicone

2°) l'espace fin entre les roues et leur blindage: cela fera une peau de silicone très fine qui risque de rapidement casser lors des démoulages

Et pour économiser, si tu ne comptes pas passer par un mouleur pro et faire tes propres tirages en métal, tu peux réduire la taille de tes tiges de maintien. Pour le moulage de métal par gravité (pas par centrifugation), le volume du cône de coulée doit faire près de 200% du volume de la pièce à mouler (pour que le métal en fusion dans le cône fasse pression et que les détails soient bien reproduits). Si tu moules toi-même, tu couperas sans doute les tiges de ton master...Pour les tirages en résine, ce sera moins problématique, car la résine n'a pas besoin d'un gros cône de coulée, elle est très fluide et ne pèse pas beaucoup.

Edit: quelques principes sur le moulage

Une petite question bête: vous utilisez quoi comme logiciel 3D?

Merci Charlie / merci Scream, je vais retoucher le modèle de base. le problème des contre-dépouilles est en effet important, de même que les lignes de moulage. Je vais tenter après ce WE difficile d'avancer un peu... l'importation dans Shapeways reste un gros point noir, c'est assez complexe avec ce que j'utilise (SketchUp / Mechlab / Accutrans) et quelquefois je ne comprends pas pourquoi ça passe, ou pas.

Je revois la découpe en passant par l'étape : roues + plaques. : en clair, c'est immoulable tel quel, je vais donc simplifier l'ensemble en rajoutant des volumes pour éviter les soucis. Cependant, je vais faire des "doubles-roues", avec la plaque de liaison, et faire une plaque centrale indépendante, qui aura l'intérêt d'être double face, une avec un marquage de type nain, l'autre côté vierge.

Allez à +

Bon, j'ai un peu avancé (même si hier SKP m'a détruit mon essai de proxy de rhino.... 5 h foutues en l'air...) en prenant en compte les conseils donnés par ScreaM et Charlie. Donc premièrement, les roues se retrouvent seules, par 4. La bande de blindage disparait et reviendra sur une autre grappe. Je pense qu'avec cela les éléments génants disparaissent un peu. Les contre-dépouilles des roues restent un peu difficiles, mais je vais tout de même tenter comme cela.... (car je compte réutiliser les roues sur les autres véhicules...).



En sus, voici le châssis de base. Lui ne devrait pas poser de soucis.



Gros trou à l'intérieur. Je pense y rajouter des "guides" pour les roues afin de faciliter le placement de ces dernières.

Je me pose une question sur les "icônes" : je compte laisser assez de place pour peindre des icônes ou coller des insignes (genre gravures de boucliers nains... ) mais je me demande si je fais 1 des surfaces planes ou 2 (comme sur le châssis) des disques en "dur". A votre avis ?
(pour info, les disques d'avant du châssi font 6 mm de diamètre).

B.

Citation :

(SketchUp / Mechlab / Accutrans)

Merci pour ta réponse (d'autan que tu l'avais déjà dit plus haut ).

Maintenant, pour le moulage de tes roues, effectivement, les crampons vont poser problème. N'essaye même pas, tu va détruire ton moule à la sortie du premier modèle.
Il faudrait que tu fasse tes crampons sur une base "pyramidale tronquée". J'ai retouché ton schéma pour l'expliquer.



C'est sûr, ça ressemble aux roue de la tour de la peste mais là, c'est démoulable.

A+

Le Duc a écrit:

Citation :

(SketchUp / Mechlab / Accutrans)

Il faudrait que tu fasse tes crampons sur une base "pyramidale tronquée". J'ai retouché ton schéma pour l'expliquer.

C'est sûr, ça ressemble aux roue de la tour de la peste mais là, c'est démoulable.

Bon, OK, j'avais mal compris ce qu'avais écrit ScreaM et que tu me redis.... (j'suis long au comprennage ). Dommages, j'aurais essayé ! Je vais voir à faire des roues "kit" mais là j'y crois moyennement (roues + appui). Fais chier ces contre-dépouilles !

Allez, j'remets à jour :



C'est la grappe des canons, avec les 6 tourelles, le gros obusier central et la tourelle avant.

B.

Au fait, je partais sur un moulage mais va-tu réellement mouler ou faire plusieurs impressions 3D (réduction des frais sur volume s'il y a assez de commande?)?

Et si tu moule, en résine ou en plomb?

A+

Le Duc a écrit:

Au fait, je partais sur un moulage mais va-tu réellement mouler ou faire plusieurs impressions 3D (réduction des frais sur volume s'il y a assez de commande?)?

Au départ je pensais moulage. Franchement, je préfère faire un truc moulable qui reviendra moins cher à l'exemplaire au final. En fait, j'ai créé une petite entreprise qui édite des figurines. Les premiers modèles sculptés traditionnels vont bientôt arriver (des samouraïs modulaires en 28 mm) mais là je compte éditer des proxys pour les anciennes gammes epic. Donc, l'idée de base est de mouler.

De plus, les tirages très précis coûtent très cher (je parle ici des "frosted detail" de Shapeways). Je compte sortir des trucs de qualité, très précis, donc les coûts unitaires même avec du volume risquent d'être prohibitifs, alors que des tirages moulés auront une qualité équivalente, et un prix très inférieur.

Pour les commandes, je vais faire simple : j'édite pour moi, en espérant que le truc plaira un peu ou beaucoup et que des clients se présenteront. Mais je donnerais des éléments plus tard, là on est encore dans l'onirique .

Le Duc a écrit:

Et si tu moule, en résine ou en plomb?

Ce sera résine, je vais commander le matos nécessaire. Je me ferais la main sur des trucs existants avant de me lancer sur les moules de cette petite bête. Tu as aussi vu que tout cela sera modulaire, avec des roues / châssis similaires mais des "tops" différents. L'idée est double : donner de la cohérence à la gamme (les nains de l'espace ont l'habitude de juste créer de grosses armes et de voir comment adapter un châssis dessous : je me suis dit que ces petits gars avaient donc tenter d'adapter leur base existante -celle de la forteresse mobile- pour créer de nouvelles combinaison avec les gros canons et autres trucs qu'ils ont inventé).

Tiens, en passant, trois évolutions :

1. les nouvelles roues
J'ai donc suivi vos conseils avisés. J'ai renoncé aux belles dentures, aux plaques débordantes, et suis revenu à des éléments plus simples et moins contraignants, avec des biseaux qui permettent de mouler correctement.



2. la plaque de blindage des roues
Elle est désormais indépendante et double face ! Ainsi, 6 seront fournies dans chaque kit, avec deux grappes de 4 roues. Chacun sera libre de coller comme il l'entend les plaques, et de choisir la face qu'il montre. (bon, faudra un peu limer mais là, je crois avoir affaire à des gens capable de faire mieux qu'un assemblage plastique, hein ?


3. les tops de tourelles.
La première version se présentera sous la forme d'une "forteresse mobile", et là, j'ai pris le concept au pied de la lettre. je me suis dit que les traditionnalistes aux handicap vertical de l'espace étant très, très conservateurs, l'idée était que si des fortifications sont bien en statique, ben elles le seraient tout aussi bien en "mouvement". On a donc affaire à un gros tank de 7,5 cm de long qui "porte" une forteresse, avec des tours et des créneaux ! (bon, y'a pas mal de canons). Comme j'apprends au fur et à mesure, j'ai vu que je ne pouvais pas faire d'un bloc, vu que les "tourelles" des canons sont en contre-dépouille des tours. j'ai donc virer les chapiteaux des tours pour faciliter le moulage (et en plus, ça permettra de mouler une unique tourelle qui viendra se "caler" à l'intérieur du trou laissé entre la tour et son chapiteau, et qui pourra "tourner" -voui, monsieur !).
allez, les tourelles :


Bon, aller, je vais continuer, avec le dôme (dernière pièce de ce modèle, OUF !!!).

Toujours à votre écoute !

B.

Je connais rien à la conception des figs du coup je trouve ce sujet très intéressant.
Merci les gars

Citation :

En fait, j'ai créé une petite entreprise qui édite des figurines. Les premiers modèles sculptés traditionnels vont bientôt arriver (des samouraïs modulaires en 28 mm)

Bon c'est un peu du HS, mais tu peux en dire/montré plus sur tes samourais.

Citation :

mais là je compte éditer des proxys pour les anciennes gammes epic.

sérieux

Salut

Alors, si tu veux mouler tes tours, il faudrait les mettre dans l'autre sens sinon---> démolage

De nouveau shéma retouché à l'arrache.



Il faut encore redresser la tour pour la remettre dans le plan de moulage (ce que je ne sais pas faire avec "Paint" )

La tourelle principale aussi sera plus facile à mouler en changeant son orientation. le canon a l'opposée de la cheminée de coulée, qui se retrouverait alors sur l'arrière de la tourelle (la cheminée ) et la faire encore pivoter de 90° sur l'axe de cette cheminée... (Je ne sais pas si je me suis bien fait comprendre )
Disons que là, ta tourelle est moulable mais le plan de joint va passer sur l'écoutille et ça va pas être simple à ébarber, surtout si compte la détailler un temps soit peu.

Voilà, quelques conseils en vracs.

A+

Le Duc a écrit:

Alors, si tu veux mouler tes tours, il faudrait les mettre dans l'autre sens sinon---> démolage .

Tu veux dire un peu comme cela :



Bon, le décroché est en trop, mais l'idée est de mettre l'ensemble des éléments dans le sens du démoulage, non ?

Le Duc a écrit:

Voilà, quelques conseils en vracs.

Merci BCP

Voici le modèle final (en assemblant les éléments tels qu'ils sont définis aujourd'hui) :



Je me rends compte qu'il manque :
- les rivets sur la margelle basse (au dessus du châssis)
- quelque chose du même genre sur la tourelle centrale (qui a des faces un peu plates)
- peut-être un symbole (ou non ?) sur la partie basse de la tourelle latérale centrale.

Sinon, c'est très proche de mon concept de base .

Vos avis ?

j'adore! Il a de la gueule ton engin de guerre

Je pense que Le Duc voulait dire de faire en sorte que tes tourelles soient dans le prolongement de tes "tubes de coulée". Que le tube arrive directement sur le flanc des créneaux (ou sur la tranche de support en dessous):

ScREaM a écrit:

Je pense que Le Duc voulait dire de faire en sorte que tes tourelles soient dans le prolongement de tes "tubes de coulée". Que le tube arrive directement sur le flanc des créneaux (ou sur la tranche de support en dessous)]

Yep ScREaM, tu as raison , je vais virer le décalage, tout en restant en dessous afin de faciliter la "coupe" de la tourelle de son tube de coulée.

belle bête sympathique et intéressant ce topic!

bon ya des chance que je t'en prenne!!

tu pourras faire les pièces au détails?

Fabulous Fab a écrit:

j'adore! Il a de la gueule ton engin de guerre

Merki mon Fab.... je ne suis pas de ceux qui oublie les services rendus, hein ?

Orkydeath a écrit:

belle bête sympathique et intéressant ce topic!

bon ya des chance que je t'en prenne!!

tu pourras faire les pièces au détails?

Merki aussi Orky ! Ben je vais finaliser les grappes et préparer tout cela avant de lancer la bête. Les copains (autres proxys) auront droit à la même chose avant que je commande les impressions 3D chez Shapeways. Bon, y'en a quand même déjà pour presque 300 € !!!

Evidemment, je vendrais au détail. Mais pour l'instant, on est encore loin du compte.

Tiens, en passant, petite question ciblée à Le Duc et ScREaM :
Voici la vue arrière du châssis :

Je suppose que j'ai intérêt à virer la porte arrière et à la mouler seule ?

Je vais aussi faire des guides sur le châssis pour les roues.

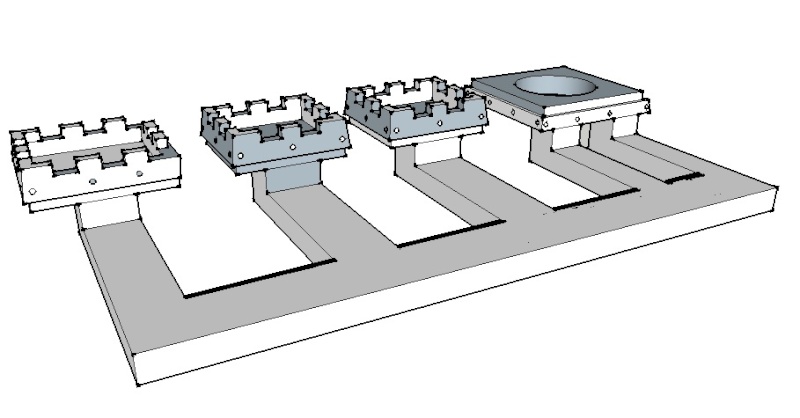

Côté tourelles et chapiteaux, comme cela, Messieurs, c'est comment ?

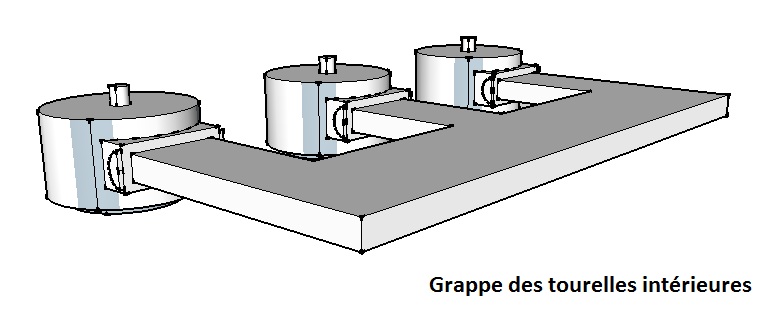

J'ai aussi retouché les tourelles intérieures :


Et la grappe canon :


Je pense que je vais devoir faire "tourner" d'un quart le canon principal afin de placer correctement les supports latéraux (pour le moulage). La tourelle aussi aura droit à une petite rotation histoire de placer le trou à 90° de son moule...

dans l'attente de vos commentaires !

B.

Il a un petit côté Tiger I, ton leviathan. C'est "rafraichissant", dans ce monde ouskiakelaguère.
Mon seul bémol: ça manque un poil de têtes de nains modélisées, pour habiller l'extérieur. L'avantage, c'est qu'il va pouvoir être Gimp friendly, aussi...

Honnêtement, il en impose grave!

Bab a écrit:

Mon seul bémol: ça manque un poil de têtes de nains modélisées, pour habiller l'extérieur. L'avantage, c'est qu'il va pouvoir être Gimp friendly, aussi...

Honnêtement, il en impose grave!

Merki. J'ai oublié de mentionner :
la plaque de protection est "double face" , voici l'arrière :

Il y a quelques trucs un peu raccourcis verticalement (mais bon, SKP n'est pas le logiciel idéal pour dessiner... )

J'ai retouché l'arrière du châssis et créer une porte seule :


Voilou. Next step : les bases des autres véhicules
Mais faudra faire du proxy de volant...

On va commencer par le plus simple

Tourelles inférieures-------> Impeccable

Citation :

Je pense que je vais devoir faire "tourner" d'un quart le canon principal afin de placer correctement les supports latéraux (pour le moulage).

Très bien aussi. La tourelle sup est bien aussi.

Citation :

La tourelle aussi aura droit à une petite rotation histoire de placer le trou à 90° de son moule...

Là par contre, je ne voie pas ce que tu veux dire

Pour les chapiteaux, c'est presque ça. Tu va encore avoir un problème de contre dépouille (voir schéma)



Le problème est au niveau du cercle rouge. Je procèderai plutôt comme le deuxième shéma.
La solution de ScREaM est bien aussi mais un peu plus chiand pour enlever la cheminée de coulée.

Citation :

Je vais aussi faire des guides sur le châssis pour les roues.

C'est mieux pour le montage mais il n'y a que 3 encoches alors qu'il y a 4 roues

Et maintenant la partie la plus ardue

Citation :

Je suppose que j'ai intérêt à virer la porte arrière et à la mouler seule ?

Oui, ça serai mieux, on pourrait aussi la laissée fermée ou ouverte (mais là, il faudra détailler l’intérieur). Mais il te restera le montant supérieur et un trou sur l'arrière et là je ne voie pas comment faire. A moins de mouler cette traverse séparément.
Je sent mal aussi la petite retombée derrière les roues mais faisable, je pense, s'il n'y a plus la porte.

Voilà en vrac mes réflexions sur le sujet mais ce n'est pas facile à expliquer avec un clavier .

A+

Le Duc a écrit:

Là par contre, je ne voie pas ce que tu veux dire .

C'est juste que le "trou" cylindrique dans la tourelle doit se trouver à 90° de la ligne du moule pour démouler correctement, je pense .

Le Duc a écrit:

Pour les chapiteaux, c'est presque ça. Tu va encore avoir un problème de contre dépouille

Yes, ScREaM avait été correct sur sa suggestion, mais je n'avais pas pris en compte la contre-dépouille.
Voici la correction :

Le Duc a écrit:

C'est mieux pour le montage mais il n'y a que 3 encoches alors qu'il y a 4 roues

Ah, en effet, je m'étais mal exprimé, et les 3 encoches ne correspondent pas aux roues, en fait
Voici ce que j'ai fait :

Le Duc a écrit:

Et maintenant la partie la plus ardue

Citation :

Je suppose que j'ai intérêt à virer la porte arrière et à la mouler seule ?

Oui, ça serai mieux, on pourrait aussi la laissée fermée ou ouverte (mais là, il faudra détailler l’intérieur). Mais il te restera le montant supérieur et un trou sur l'arrière et là je ne voie pas comment faire. A moins de mouler cette traverse séparément.
Je sens mal aussi la petite retombée derrière les roues mais faisable, je pense, s'il n'y a plus la porte.

En regardant l'image pour les roues, on voit que j'ai "prolongé" la fameuse traverse arrière pour faciliter le truc. Je pense que comme cela ça passe.

Le Duc a écrit:

Voilà en vrac mes réflexions sur le sujet mais ce n'est pas facile à expliquer avec un clavier .

Ah mais tout cela est EXTREMEMENT précieux pour moi , mille mercis !!! Sans ces conseils très avisés, j'aurai probablement fait imprimer des trucs immoulables....
